TUTORIAL MAIL SERVER PADA CISCO PACKET TRACERT

-

Mail server merupakan suatu sistem server yang bertugas untuk mengumpulkan, mengolah, serta mendistribusikan data dan informasi berbentuk email dari suatu server pada perangkat lain. Nah, pada kali ini, saya akan memberikan tutorial mengenai Mail Server melalui aplikasi Cisco Packet Tracer. Berikut tutorialnya.

Studi Kasus:

Didalam suatu perkantoran, terdapat 5 PC client yang harus melakukan pertukaran data menggunakan domain yang sama dalam jaringan yang sama pula untuk melakukan pertukaran data dengan perantara Mail Server.

Alat dan Bahan (Packet Tracer):

  1.  5 PC
  2. 1 Server
  3. 1 Switch



Langkah-langkah:

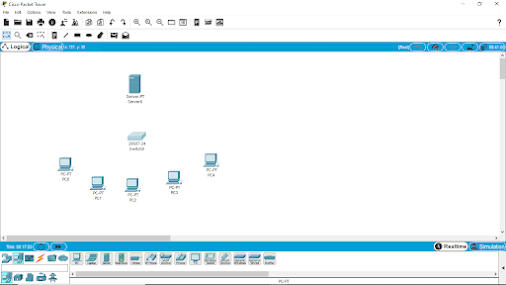

1.       Buatlah topologi berikut ini.




2.       Hubungkan perangkat-perangkat tersebut menggunakan kabel Straight.

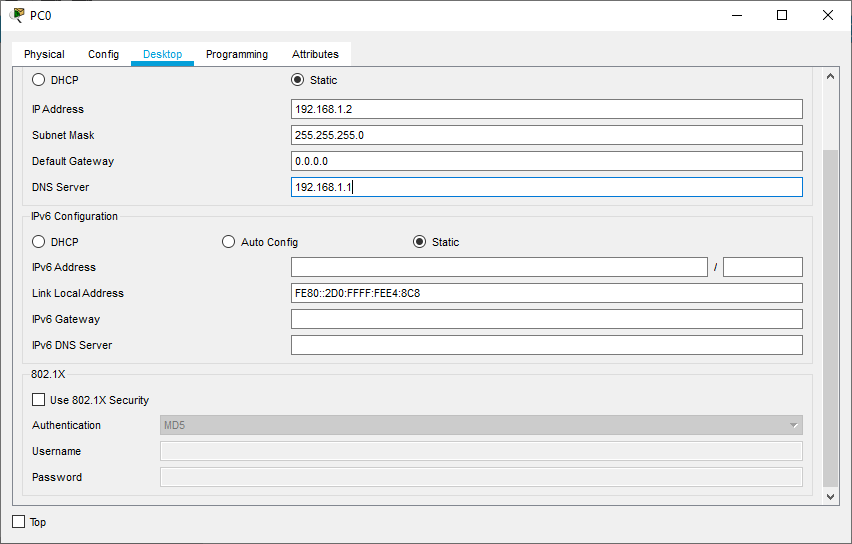

    Setelah semuanya saling terhubung, silahkan untuk isikan IP pada server maupun masing-masing client (Untuk PC client, isikan pula DNS yaitu 192.168.1.1). (Untuk mengisi IP silahkan untuk tekan perangkat >> Dekstop >> Isikan IP)







Kemudian, langkah selanjutnya adalah kita akan atur DNS nya. Silahkan untuk tekan Server >>Services >> isikan sesuai gambar.


5.       Setelah sudah, tetap berada dalam setting Services server, kemudian pilih opsi "EMAIL" dan setting seperti berikut (Setting dilakukan hingga mencapai jumlah client).

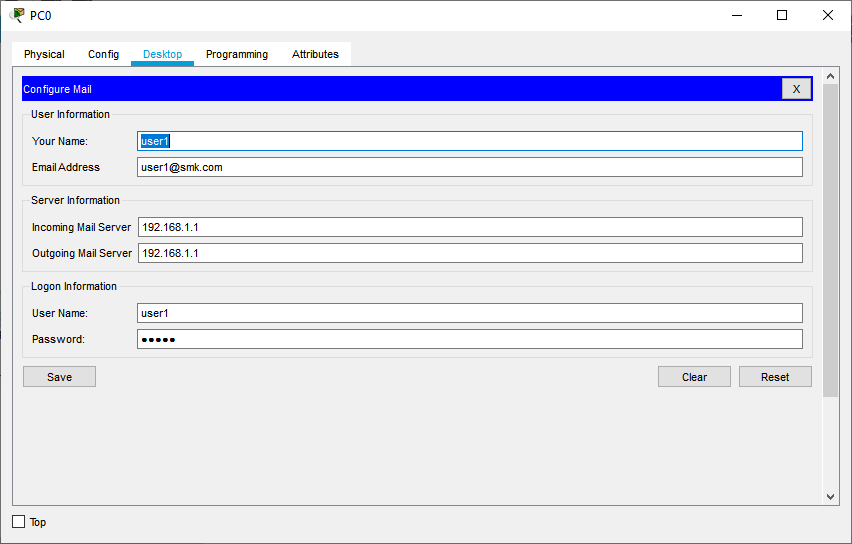

6.       Setelah sudah, silahkan masuk pada tiap tiap email PC (Tekan PC >> Desktop >> Email) dan lakukan penyettingan pada email seperti berikut.



Nama user1 digunakan untuk PC0, user2 digunakan untuk PC1, dan seterusnya (Penyettingan disesuaikan dengan urutan user).

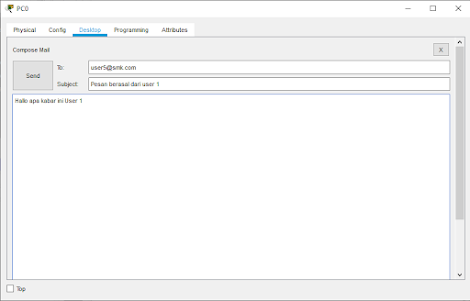

7.        Setelah sudah selesai melakukan penyettingan email pada kesepuluh PC tersebut, silahkan untuk melakukan pengujian yaitu kita akan mengirimkan email dari PC0 (user1) pada PC4 (user5). Caranya adalah tekan PC 0 >> Desktop >> Services >> Email >> Compose >> setting seperti gambar >> Send.


1.       Silahkan masuk pada PC 4, kemudian, silahkan untuk masuk pada Services >> Email >> Receive >> apabila tampil tulisan seperti di gambar, maka Mail Server berhasil.

2.        Mail Server berhasil.

        SEKIAN DARI SAYA TEMAN, SELEBIHNYA MOHON MAAF JIKA ADA KEKURANGAN TERIMA KASIH (っ◔◡◔)っ
